| 型号：PNZ | 品牌：海虹 | 货号：01 |
| 是否跨境货源：否 |

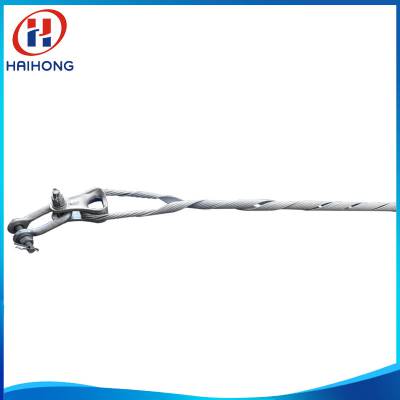

名称：ADSS光缆耐张线夹
又名：耐张金具串，光缆耐张金具
品牌：山东海虹
材质：铝包钢丝
作用：本产品用于ADSS光缆线路架设中与杆塔的链接，铝包钢预绞丝对ADSS光缆起到保
护和提高抗震的作用。
组成：内绞丝、外绞丝、嵌环、U型环、延长环、螺栓、螺母、闭口销等。
特点：1、应用力无集中点，应力均匀，对光缆有很好的保护作用。
2、在不超过光缆侧压强度的前题下，对光缆有较大的握着力，能承受较大的张力。
3、对光缆的握着力不低于光缆极限抗如拉强度(uts)的95%，完全适合光缆架设的
需要。
使用条件：用于终端铁塔、耐张铁塔、高差大的铁塔、转角（仰角）>25?的杆塔和接续
杆塔的连接。
强度：
根据客户需要，所配置强度为70KN、80KN、100KN、120KN等。
光缆名称 | 规格型号 | 握力(KN) | 使用档距 (m) | 绞丝长度（mm） | 色标 | |
内绞丝 | 外绞丝 | |||||
ADSS | ANZ-13-*.*B | 13 | 100 | 1250 | 850 | 黄、红 |
ANZ-15-*.*B | 15 | 101-200 | 1300 | 900 | 黄、红 | |
ANZ-25-*.*B | 25 | 201-300 | 1600 | 1200 | 黄、红 | |
ANZ-30-*.*B | 30 | 301-400 | 1700 | 1350 | 黄、红 | |
ANZ-40-*.*B | 40 | 401-500 | 1900 | 1500 | 黄、红 | |
ANZ-50-*.*B | 50 | 501-600 | 2200 | 1700 | 黄、红 | |
ANZ-60-*.*B | 60 | 601-700 | 2300 | 1850 | 黄、红 | |
ANZ-70-*.*B | 70 | 701-800 | 2600 | 2100 | 黄、红 | |
ANZ-80-*.*B | 80 | 801-1000 | 2800 | 2300 | 黄、红 | |
山东海虹电力器材有限公司对上述参数解释权，更多参数咨询：15715377311
1. 产品***，对所有电力金具设备我公司均严格按照客户所提供图纸及技术要求（技术
协议）并严格按照国家GB标准设计、生产和检验。
2. 原件采购、设备设计、产品生产制造等过程中，严格按下列质量标准进行控制，确保每个
工 序均处在质量受控状态，从而***产品质量。
中华人民共和国电力行业标准（DL/T763-2001）“架空线路用预绞丝金具技术条件”。
中华人民共和国电力行业标准（DL/758-2001）“接续金具”
中华人民共和国电力行业标准（DL/759-2001）”连接金具”
3. 所有出厂产品均严格按检验程序***进行检验，***产品一次交检合格率***，成品抽
查合格率***。
4. 所有产品质保期为合同产品通过一个月试运行并通过最终验收之日起12个月。质保期内如
果发现质量问题，供方在接到需方通知2个小时内（以传真日期为准）给予答复，如属于我
方的责任，我方负责及时处理。
5. 对所有客户均提供：技术更新、质量更好、服务更佳的产品。
金具的订货除按设计部门提供的金具型号、数量外，由于光缆金具与光缆技术参数配合要求
严格，也就是说两者要有很好的相容性，否则可能导致工程失败。通常金具与缆应作配合性
试验后，才会有较高的可靠性。
一般金具订货时应提供如下技术参数：
1）光缆外径（±0.2-0.3） mm
2）光缆破断强度（UTS） KN
3）光缆允许张力 KN
4）光缆每日运行张力 KN
5）光缆抗侧压强度 N/10cm
6) 运行档距 M
7) 光缆最外层绞丝的绞向 左/右
8）短路电流容量 i2t/ka2s
9) 计算横截面积 mm?
光缆接头盒需要提供以下参数：
1）光缆芯数。
2）几进几出及对应缆经。
3）分杆用和塔用两种，如为杆用，则需提供杆经。
